IchigoJam EX（組立キット）

旧ページにつき情報は古い

KUGADEN

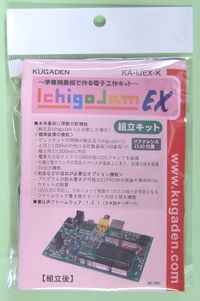

商品パッケージ（当社販売分）

組立後
aitendoさん販売分はシールが付きません。

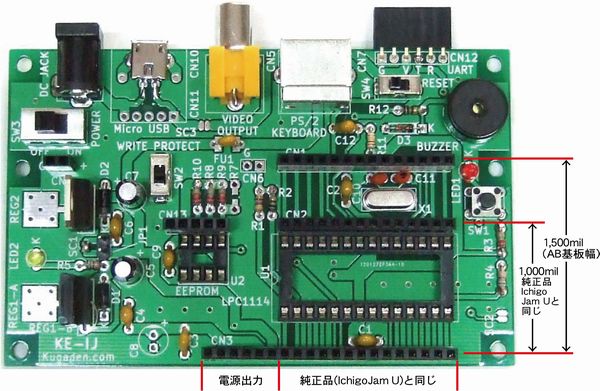

　 オプション部品を全てハンダ付けした状態
接続コネクタ類は全て後方配置！
クリックで拡大

組立済ROMカセットを
IchigoJam EX本体に挿し込んだ様子
IchigoJam EX本体のEEPROMと
ROMカセットは同時使用できません。
写真では両方付いていますが、
ROMカセット使用時はIchigoJam EX本体の
EEPROMをICソケットから抜く必要があります。

KUGADEN　KA-IJEX-K

～準専用基板で作る電子工作キット～
IchigoJam EX（組立キット）［新ファームウェア1.2.1対応］
▼IchigoJam BASICリファレンス（1.2）付属
マニュアル-3R2(PDF)
↑このPDFマニュアルと同内容のものを商品に添付していますが、ご購入のタイミングによってはPDFマニュアルの方が新しい場合があります。（必要に応じて随時更新を行っております）
aitendoさん販売分についてはマニュアル(BASICリファレンス含む)及びシールが付属しませんのでご了承ください。

定価１,６５０円（税込）

（在庫数）
		数量:

オプション部品を追加する（オプション）：

ROMカセット【組立キット】

部品の仕様を変更する（オプション）：

ファームウェアを変更する（オプション）：

ACアダプターを追加する（オプション）：

本体基板に搭載の新機能（純正品IchigoJam Uと比較した場合）
＜標準装備の機能＞
・ピンソケットの間隔が純正品（IchigoJam U）と同じ1,000milの他に当社製基板（AB基板）の幅と同じ1,500milに対応・電源入力はマイクロUSBの他にDCジャックを装備・付属圧電サウンダの実装スペースが基板上にあり、保護回路を装備・5V出力機能
＜部品などの追加が必要なオプション機能＞
・プログラムの読み書きが可能なEEPROMの実装や専用ROMカセットの脱着・12V入力に対応し、それによって複数の12V出力端子が有効となる・ファームウェア書き換えモードへの切り替え機能
【仕様】
●	書込済ファームウェア：1.2.1（日本語キーボード） ※aitendoさん販売分については1.0.1(クリスタルあり・日本語キーボード)になります。(2016.5.2現在)
●	電源電圧・5V・・・USBマイクロＢ端子またはDCジャック（※）・12Ｖ（オプションパーツの追加が必要）・・・DCジャック（※）電源電圧は製作方法によりどちらかを選択するか、別売りの（ピンヘッダー2ピン＋ジャンパーピン）で切替式も可能 ※DCジャックは内径φ2.1・外形φ5.5でセンタープラス
●	キーボード入力：PS／2
●	映像出力：RCAピンジャック（ビデオ端子）
●	映像信号：ＮＴＳＣ準拠アナログテレビ信号（白黒）
●	UART：１系統（ピン配置はGNG-NC-Vcc-TXO-RXI-NC）動作確認済USB-シリアル変換2016.5.2更新
●	EEPROM用スロット（オプション）：１Mbitのみ対応の８ピンICソケットと最大１Mbitまで対応のピンソケット（5ピン）の２系統
●	クロック：12MHz水晶発振
●	本体の消費電流：約25mA（無動作・周辺機器無接続時）
●	ピンソケット間隔：1,000mil（25.4㎜）／1,500mil（38.1㎜）
●	基板サイズ：64.77×104.14㎜（設計上のサイズ）

本機はLPC1114を使用した子供向けのBASICパソコンです。
機能的には『IchigoJam U』の上位互換となります。
抜き差し式のEEPROMであるROMカセットは本機専用の物が適合し、他社の物は互換性がありません。
UARTを使用したマイコンのファームウェアの書き換えや書き込みには別途USB－シリアル変換やFlash MagicがインストールされたPC環境が必要です。尚、既にファームウェアが書き込まれているマイコンのファームウェアを書き換えるには、オプションのリセットスイッチをONにすることにより、LEDが弱く点灯しファームウェア書き換えモードに移行します。但し、ファームウェアが書き込まれていない生のマイコンに書き込む場合は、リセット回路（リセットスイッチ＋その周辺部品）は必要ありません。

＜関連ページ・商品＞
IchigoJam公式サイト（jig.jp）
福野泰介の一日一創（本商品掲載記事）
ROMカセット【キット】

本製品はホビーユース向けとして開発・発売しております。本製品の使用による損害・損失は一切補償できません。ご使用にあたっては電気的知識を必要とします。
また、十分な検討及び検証を行った上でのご使用をお奨めします。
