タカチ電機工業製との適合例

SW−55
11号サイズが適合
SW−75
25号サイズが適合
SW−100
32号サイズが適合

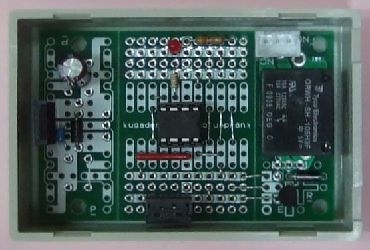

SW−75に部品実装したAB−MRPを入れた様子 SW−100
18号サイズを2枚並べた例

AB基板に部品を実装した後の総厚みを十分に考慮の上、ケースをお選びください。
例えば左写真のSW−120では、リレー基板にリレーを実装した場合、SW−120の厚みが足りず、収めることができません。
但し、リレーを使用せず、FETで無接点化する(FETを寝かせて配置する)ことにより収めることができるでしょう。
SW−120
32号サイズが適合


テイシン電機製との適合例

TB−50
6号サイズが適合
TB−51
11号サイズが適合
TB−55
25号サイズが適合
TB−36
39号サイズが適合



 ←TB−36
TB−36
18号サイズ25号サイズを並べた例
テイシン電機製の品種の中にはPCボード取付用ボスが付いている品種もありますが、AB基板のビス取付穴とは位置が一致いたしません。尚、ケースのボスがAB基板に実装した部品などと物理的に接触することがありますので十分に考慮願います。
また、上記『タカチ電機工業製』の場合と同様、AB基板に部品を実装した後の総厚みを十分に考慮の上、ケースをお選びください。

TB−55
