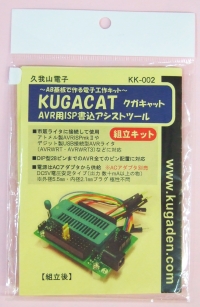

KUGADEN KK-002

〜AB基板で作る電子工作キット〜 →特徴
KUGACAT(クガキャット)
AVR用ISP書込アシストツール 【組立キット】

定価2,255円(税込)
数量:
エイリス製ZIFに変更(オプション):
市販ライタに接続して使用
アトメル製AVRISPmkUやデジット製USB接続型AVRライタ(AVRWRT・AVRWRT3)などに対応
DIP型28ピンまでの様々なピン配置のAVRに対応
電源はACアダプタから供給 ※ACアダプタ別売
DC5V電圧安定タイプ(出力 数十mA以上の物)
※外形5.5mm・内径2.1mmプラグ 極性不問
本機はAVRのISP書込専用で市販のAVR用ISPライタにつないで使用します。対応AVRデバイスはISPモードを備えている2.54mmピッチのDIP28ピンまでで、書込時の電源電圧が5Vの物に限ります。(接続するライタが対応していないデバイスは当然ですが書込できません。) 発振子を使う場合、接続位置は付属のショートピンでデバイスに合わせることが可能です。 発振子はコンデンサ内臓型セラミック発振子(3本足タイプ)が使用可能です。(別売) ISP接続の色分けはデジット製ISPケーブルに準拠しています。
【オプション品について】
標準付属のゼロプレッシャーソケットは足のピンが太いため、丸ピンソケットに挿し込むことができないので基板に直に半田付けしますが、足が細いゼロプレッシャーソケット(エイリス社 28-6554-10)と丸ピンソケットの組合せのオプションを使うことによりゼロプレッシャーソケットを抜き差しできるようになるので次のようなメリットがあります。

▼取り外して他と使い回したり、接触不良・故障の場合に交換できる。
▼ゼロプレッシャーソケットの下にはスズメッキ線によるジャンパー線があるので、万一製作時にこの配線を間違えても修正しやすい。
本製品はホビーユース向けとして開発・発売しております。本製品の使用による損害・損失は一切補償できません。ご使用にあたっては電気的知識を必要とします。
また、十分な検討及び検証を行った上でのご使用をお奨めします。
